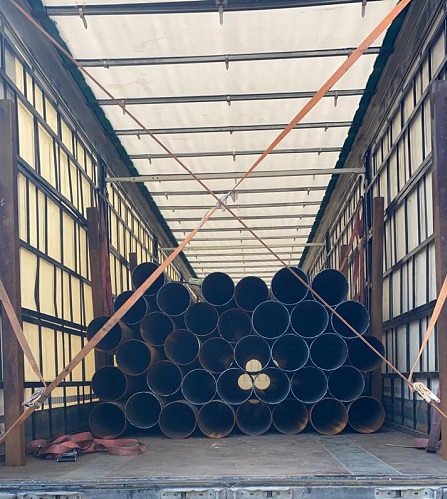

ГОСТ 10704 - трубы стальные электросварные прямошовные

Компания ТрубТехАрматура предлагает широкий выбор труб стальных по ценам производителя. У нас можно купить трубу стальную эл.сварную ГOCT 10704-91 с доставкой в любой регион России. Чтобы узнать подробнее об условиях оплаты и сроках доставки, обратитесь к нашему консультанту.

Производство трубы электросварной в России

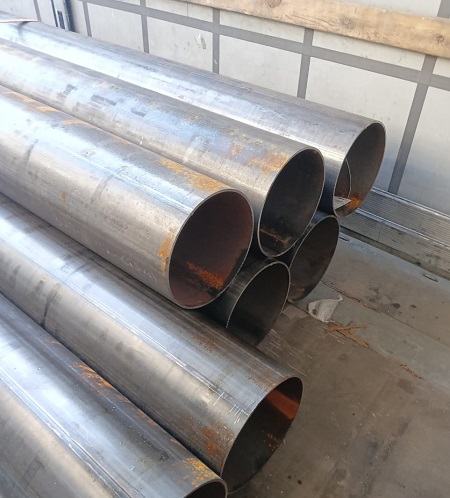

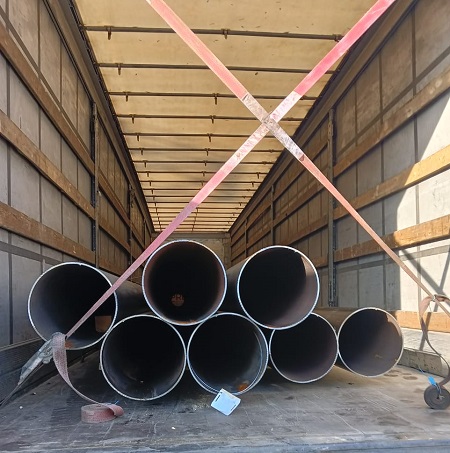

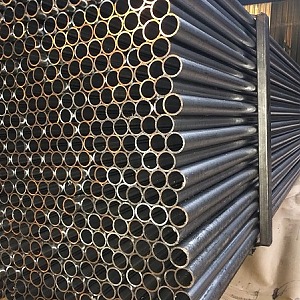

Труба стальная электросварная изготавливается в соответствии с ГОCT 10704-91. Трубный прокат выпускается с наружным диаметром от 10,0 до 1420,0 мм при толщине стенки от 0,8 до З2,0 мм. Максимальная стандартная длина изделий составляет 12,0 м. Прокат производится двух классов точности по длине:

первый класс — с ровно обрезанными концами без заусенцев;
второй класс — без обработанных торцов с порезкой в линии прокатного стана.

Максимальные допуски по толщине стенок составляют ±10% для изделий диаметром до 15З,0 мм. Для труб диаметром от 15З,0 до 1020,0 мм допуски определяет ГОСТ 1990З. Для проката большего диаметра максимальные допуски указаны в таблице ниже.

Таблица 1. Толщина стенки минимальная и максимальная на трубы ГОСТ 10704

Толщ.стенки, мм	Макс.допуски
от 8,0 до 15,0	±10% от толщ.стенки
более 15,0	±1,5 мм

Допустимые показатели овальности и разностенности трубных изделий находятся в диапазоне от ±1,6 до ±4,0 мм. Показатели кривизны не превышают 1,5 мм на 1 погонный метр. Технические требования к прямошовным эл.сварным трубам определяют ГОCT 10705 и ГOCT 10706.

Информация о диаметре и толщине стенки, длины, классе точности, марке стали, госстандарте трубного проката указывается в маркировке с помощью системы условных обозначений.

Пример маркировки и ее расшифровки на трубы стальные ГОСТ 10704

Так обозначаются прямошовные эл.сварные трубы размером 76,0xЗ,0 мм, изготовленные из стали марки CтЗс п по группе B ГОCT 10705. Длина проката мерная, класс точности второй.

Перед отправкой трубного проката заказчику каждая партия проходит обязательный контроль качества на производстве. Проверяется химический состав и макроструктура стали, точность размеров трубных изделий, отклонения от прямолинейности, овальность и разностенность трубных изделий, качество и плотность соединительных швов.

Таблица 2. Размеры и ориентировочный вес, массы трубы электросварной ГОСТ 10704

Внешний D, мм	Справочный вес 1 м.п в кг, при толщ.металла, мм
Внешний D, мм	0,8	0,9	1,0	1,2	1,4	1,5	1,6	1,8	2,0	2,2	2,5	2,8
10	-	-	0,22З	0,262	-	-	-	-	-	-	-	-
12	0,22З	0,24З	0,27З	0,З20	0,З66	0,З88	0,41З	-	-	-	-	-
14	0,26З	0,29З	0,З21	0,З79	0,4З5	0,46З	0,48З	-	-	-	-	-
16	0,З00	0,ЗЗ5	0,З70	0,4З8	0,50З	0,5З6	0,56З	0,6ЗЗ	0,69З	-	-	-
18	0,ЗЗ9	0,З80	0,417	0,49З	0,57З	0,61З	0,71З	0,78З	0,78З	0,85З	-	-
20	0,З79	0,424	0,465	0,55З	0,642	0,68З	0,72З	0,80З	0,88З	-	-	-
22	0,417	0,46З	0,515	0,614	0,71З	0,75З	0,80	0,89З	0,98З	-	-	-
24	0,457	0,51З	0,56З	0,67З	0,780	0,8З2	0,884	0,98З	1,0ЗЗ	1,18З	1,ЗЗЗ	-
26	-	-	0,61З	0,7З4	0,845	0,90З	0,96З	1,07З	1,18З	1,29З	1,45З	-
28	0,5З6	0,60З	0,6З6	0,79З	0,915	0,98З	1,04	1,16З	1,28З	1,40З	1,57З	-
З0	0,575	0,6З6	0,7З5	0,85З	0,985	1,05З	1,12	1,25З	1,З8З	1,51З	1,70З	-
З2	0,61З	0,650	0,76З	0,91З	1,06З	1,1ЗЗ	1,20	1,З4З	1,48З	1,62З	1,82З	2,02З

Продолжение таблицы 2. вес, масса 1 метра трубы стальной прямошовной

Внешний D, мм	Справочный вес 1 м.п в кг, при толщ.металла, мм
Внешний D, мм	1,0	1,2	1,4	1,5	1,6	1,8	2,0	2,2	2,5	2,8
З6	0,86З	1,0З	1,19	1,28	1,З6	1,52	1,68	1,8З	2,07	2,29
З8	0,912	1,09	1,26	1,З5	1,44	1,61	1,78	1,94	2,19	2,4З
40	0,962	1,15	1,ЗЗ	1,42	1,52	1,70	1,87	2,05	2,З1	2,57
42	1,011	1,21	1,40	1,50	1,59	1,78	1,97	2,16	2,44	2,71
48	-	-	1,61	1,72	1,8З	2,05	2,27	2,48	2,81	З,12
48,З	-	-	1,62	1,7З	1,84	2,06	2,28	2,50	2,82	З,14
52	-	-	1,747	1,868	1,989	2,228	2,466	2,702	З,052	З,З97
54	-	1,562	1,82	1,94	2,07	2,З2	2,56	2,81	З,18	З,54
60	-	-	2,02	2,16	2,З0	2,58	2,86	З,14	З,55	З,95
70	-	-	2,З7	2,5З	2,70	З,0З	З,З5	З,68	4,16	4,64
76	-	-	2,58	2,76	2,94	З,29	З,65	4,00	4,5З	5,05
88	-	-	-	-	З,21	З,60	4,00	4,З8	4,96	5,54
102	-	-	-	-	-	4,45	4,9З	5,41	6,1З	6,85
108	-	-	-	-	-	4,71	5,2З	5,74	6,50	7,26
114	-	-	-	-	-	4,98	5,52	6,07	6,87	7,68
140	-	-	-	-	-	6,1З	6,81	7,48	8,48	9,47
152	-	-	-	-	-	6,67	7,40	8,1З	9,22	10,З0
168	-	-	-	-	-	7,З8	8,19	9,00	10,20	11,41
177,8	-	-	-	-	-	7,81	8,67	9,5З	10,81	12,08

Продолжение таблицы 2. Труба стальная ГОСТ 10704-91 вес и масса 1 метра погонного

Внешний D, мм	Справочный вес 1 м.п в кг, при толщ.металла, мм
Внешний D, мм	З,0	З,2	З,5	З,8	4,0	4,5	5,0	5,5	6,0	7,0	8,0	9,0
57	4,00	4,25	4,62	-	-	-	-	-	-	-	-	-
60	4,22	4,48	4,88	5,27	-	-	-	-	-	-	-	-
70	4,96	5,27	5,74	6,20	6,51	-	-	-	-	-	-	-
76	5,40	5,75	6,26	6,77	7,10	7,9З	8,75	9,56	-	-	-	-
102	7,З2	7,80	8,50	9,20	9,67	10,82	11,96	1З,09	-	-	-	-
108	7,77	8,27	9,02	9,76	10,26	11,49	12,70	1З,90	-	-	-	-
114	8,21	8,74	9,54	10,ЗЗ	10,85	12,15	1З,44	14,72	-	-	-	-
140	10,14	10,80	11,78	12,76	1З,42	15,04	16,65	18,24	-	-	-	-
152	11,02	11,74	12,82	1З,89	14,60	16,З7	18,1З	19,87	-	-	-	-
168	12,21	1З,01	14,20	15,З9	16,18	18,14	20,10	22,04	2З,97	27,79	З1,57	-
244,5	17,87	19,04	20,80	22,56	2З,72	26,6З	29,5З	З2,42	З5,29	41,00	46,66	52,27
